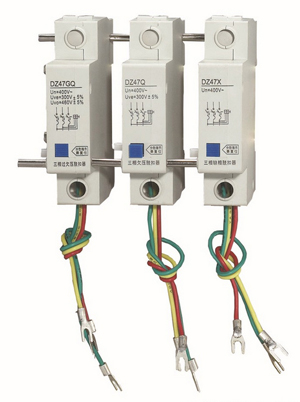

| DZ47GQ三相欠壓脫扣器（DZ47\C45附件）的概述 |
| 點擊次數：4856次 發布時間：2013-03-25 15:01:29 返回列表 |
DZ47GQ\DZ47X
一、適用范圍
本系列斷路器電氣附件是我公司專為C45系列斷路器配套設計的輔助功能元件，在電氣等三相電路中，可以根據需要選擇不同的電氣附件與C45系列斷路器配合，以實現斷路器線路的欠壓、缺相保護等功能。
三、附件的名稱、用途及符合標準
系列斷路器附件的名稱、用途及符合標準見表1。
表1
|
附件名稱 |
代 號 |
用 途 |
符合標準 |
|
欠壓脫扣器 |
DZ47GQ |
當電源電壓為400V下降在300V±15之間時，或上升到460±15使斷路器脫扣，實現線路的欠電壓保護。 |
IEC60947-2
GB14048.2 |
|
缺相脫扣器 |
DZ47X |
當三相交流電源任意一相缺相時，脫扣器帶動斷路器跳閘，保護負載電路 |
IEC60947-2
GB14048.2 |
四、主要技術參數
過壓、欠壓、過欠壓脫扣器，欠壓保護器技術參數（見表2）
表2
|
附件名稱 |
額定工作電壓Ue |
動作電壓 |
接線圖 |
|
DZ47GQ
過欠壓脫扣器 |
AC： 400V（過壓） |
300 V±15
460V±15 |
|
|
DZ47X
缺相脫扣器 |
AC： 400V（缺相壓） |
|
五、安裝條件
環境溫度：-5℃～+40℃；
海拔高度：不超過2000m；
環境條件：應無會引起爆炸危險的介質，也無會腐蝕和破壞絕緣的有害氣體和導電塵埃；
安裝條件：采用35mm標準卡軌安裝。 |
|
|
|
