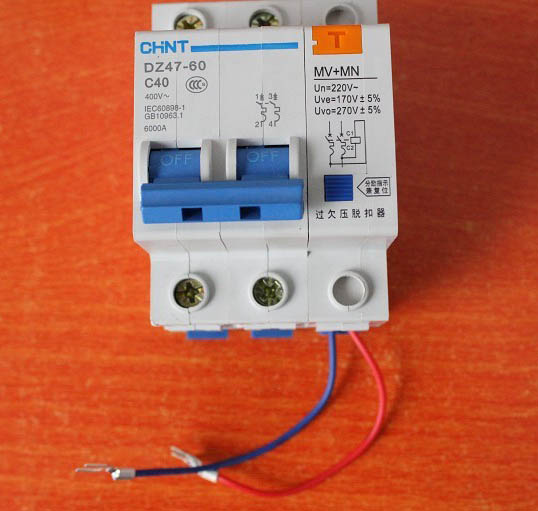

正泰DZ47-60專用過欠壓脫扣器MV+MN附件的名稱、用途及符合標準
正泰DZ47-60專用過欠壓脫扣器MV+MN系列斷路器附件的名稱、用途及符合標準見表1。
|
附件名稱 |
代 號 |
用 途 |
符合標準 |
|
欠壓脫扣器 |
(MN) |
當電源電壓下降在170V±5%時，使斷路器脫扣，實現線路的欠電壓保護。 |
IEC60947-2：1999、GB14048.2-2001 |
|
過壓脫扣器 |
(MV) |
當電源電壓上升到270V±5%時，使斷路器脫扣，實現線路的過電壓保護。 |
IEC60947-2：1999、GB14048.2-2001 |
|
過、欠壓脫扣器 |
(MN+MV) |
當220V額定電源電壓上升到270V±5%或下降在170V±5%時，使斷路器脫扣，實現線路保護。 |
IEC60947-2：1999、GB14048.2-2001 |
正泰DZ47-60專用過欠壓脫扣器MV+MN主要技術參數過壓、欠壓、過欠壓脫扣器，欠壓保護器技術參數（見表2）
|
附件名稱 |
額定工作電壓Ue |
動作電壓 |
接線圖 |
|
過壓脫扣器 |
AC：Un=230V（過壓） |
270 V±5% |
|
|
欠壓脫扣器 |
AC：Un=230V（欠壓） |
170 V±5% |
|
過、欠壓脫扣器 |
AC：Un=230V（過、欠壓） |
過壓：270V±5%
欠壓：170 V±5% |
正泰DZ47-60專用過欠壓脫扣器MV+MN安裝方式所有電氣附件都加掛在斷路器的側面
注：在斷路器左側拼接的附件可以多個，在斷路器右側拼接的附件只能1個件與安裝條件環境溫度：-5℃～+40℃；海拔高度：不超過2000m；環境條件：應無會引起爆炸危險的介質，也無會腐蝕和破壞絕緣的有害氣體和導電塵埃；安裝條件：采用35mm標準卡軌安裝。
