一、產品描述
YHZB1自動重合閘小型斷路器，適用于交流50Hz額定工作電壓至400V,額定工作電流至80A的線路中，對線路進行遠距離自動合閘、分閘控制分斷或者自動信號控制合閘分閘，

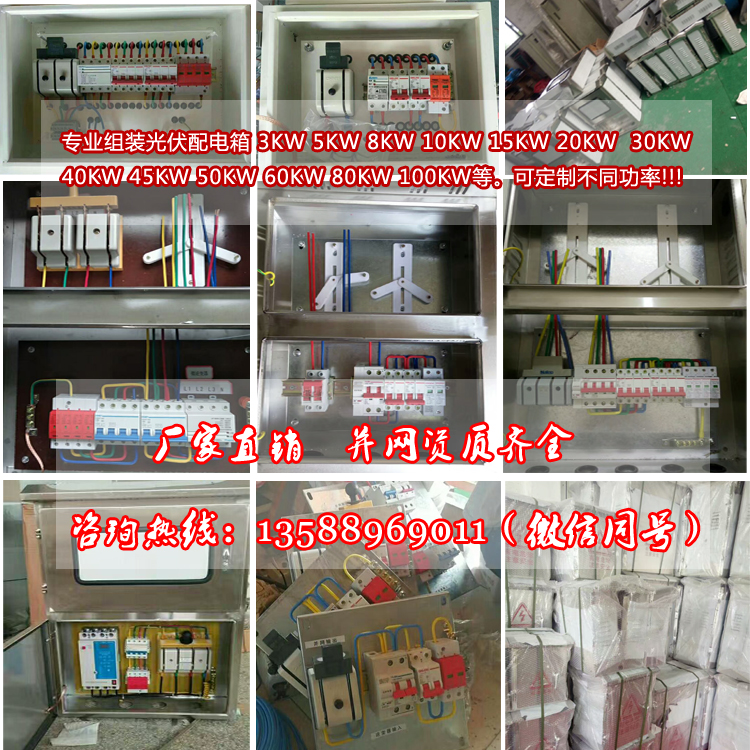

同時對線路起過載和短路保護的作用，也可以配套失壓脫扣器使用達到停電分閘，來電自動合閘的功能。目前，廣泛應用于光伏并網交流配電箱中，以及人員難以接近的場合，維
護人員不能及時到位的場合、無人值守的場合、供電連續性要求較高的場合。
符合標準：GB10963.1、IEC60898-1，具有國際先進水平。
二、正常工作條件和安裝條件
1、環境溫度：-25~+60攝氏度；
2、海拔高度：安裝地點的海拔不超過2000m；
3、安裝類別：Ⅱ、Ⅲ級；
4、安裝方式：采用TH35-7.5型鋼安裝軌安裝。
三、主要參數及技術性能
1、額定電流In：6、10、16、20、25、32、40、50、63、80A;
2、極數1p+N、2p、3p+N、4p；
3、瞬時脫扣類型：C型
4、額定工作電壓Ue：230V
四、結構特點
斷路器帶有自動重合閘、分閘裝置，具有如下特點：
1、所有極都帶過載保護、短路保護功能；
2、額定分段能力高達10KA；
3、殼體和部件均采用高阻燃、耐高溫、耐沖擊塑料制成；
|
